Indicative Price Range
₹120–₹4.5Kper piece
RTJ วงรี/แปดเหลี่ยม; เหล็กอ่อน / 316SS; API 6A
Prices vary by turbine model, OEM spec, material grade, and order quantity. The range shown reflects our typical market spread — contact us for a firm quotation.

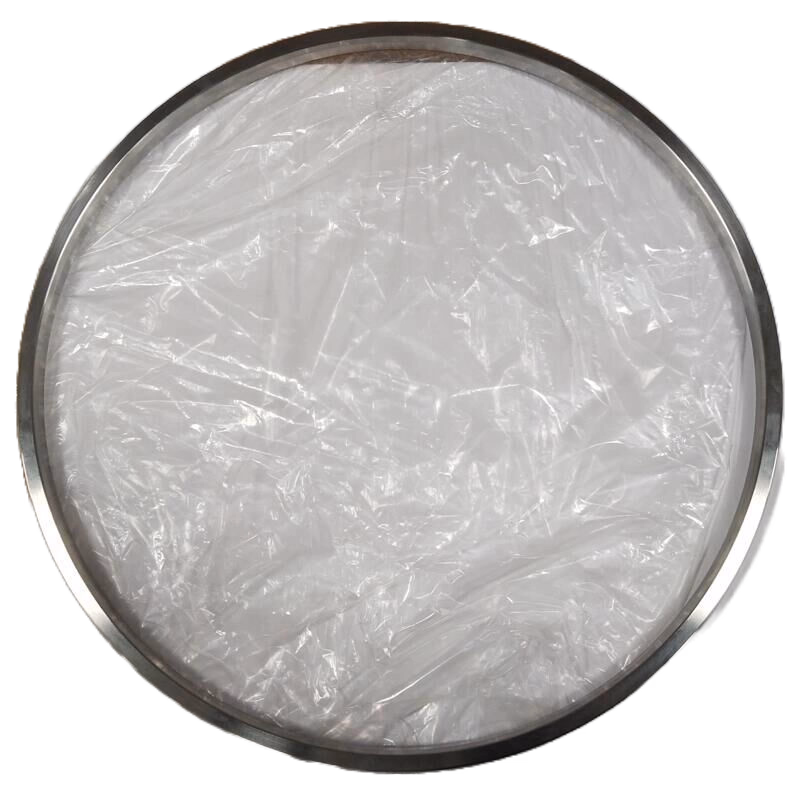

แหวนซีลริงจอยท์โลหะตัน (RTJ) หน้าตัดวงรีและแปดเหลี่ยมตาม ASME B16.20 สำหรับหน้าแปลนแบบ ring type joint (RTJ) ใน ASME Class 150 ถึง 2500 และ API 6A / 6B / 6BX กลึงอย่างแม่นยำจากแท่งวัสดุตัน — CS, SS 304/316, Duplex, Monel, Inconel และเหล็กอ่อน/เหล็กกล้าคาร์บอนต่ำ — ตามโปรไฟล์ร่องแหวน R, RX และ BX ชิ้นส่วนซีลสำคัญสำหรับหน้าแปลนกังหันไอน้ำแรงดันสูง (Class 600, 900, 1500) ข้อต่อบอนเนตวาล์วแรงดันสูง อุปกรณ์เวลล์เฮด และการใช้งานใดๆ ที่แหวนซีล raised face ไม่เพียงพอเนื่องจากความดันหรืออุณหภูมิ
ข้อต่อหน้าแปลนแรงดันสูงและอุณหภูมิสูงที่แหวนซีลสไปรัลวาวด์หรือแบบแผ่นไม่เพียงพอ: หน้าแปลน casing กังหันไอน้ำ HP (Class 600 ขึ้นไป) วาล์วบายพาสแรงดันสูง บอนเนตวาล์วหยุดไอน้ำหลัก นอซเซิลดรัมหม้อไอน้ำ และหน้าแปลนเวลล์เฮดและไปป์ไลน์ API 6B / 6BX ทั้งหมด หน้าแปลน RTJ บังคับใช้กับท่อ Class 900, 1500 และ 2500 ในการออกแบบโรงงานกระบวนการหลายแห่ง จัดส่งเป็นชิ้นเดี่ยวตามหมายเลขริง (R-11 ถึง R-105, RX-20 ถึง RX-210, BX-150 ถึง BX-461) หรือเป็นชุดสมบูรณ์สำหรับชุดวาล์วหรือหน้าแปลน
| Profiles | R (วงรีและแปดเหลี่ยม), RX (pressure-energised), BX (API แรงดันสูง) |
|---|---|
| Ring Numbers | R-11 ถึง R-105; RX-20 ถึง RX-210; BX-150 ถึง BX-461 |
| Size Range | NPS ½" ถึง 24" มาตรฐาน; ตามสั่งถึง NPS 60" |
| Temperature Range | –200°C ถึง +650°C (ขึ้นกับวัสดุ) |
| Est. Price | ₹120 – ₹4.5KIndicative estimate · contact for firm quote |
| Lead Time | Stocked / 2–4 weeks |
Price & Lead Time shown on every tab
Scoped to this part for a fast reply. For general inquiries, use our Contact page instead.
PDF, DWG, DXF, JPG, PNG — max 10 MB per file. Helps us quote faster.
We respond within 1 business day · No spam · Privacy Policy
Need installation or maintenance?
Our field engineers supply, install, and commission everything we sell.
View engineering servicesข้อต่อถอดประกอบเชิงกลที่ออกแบบมาเพื่อการถอดและประกอบส่วนท่อกลับได้ง่ายในระหว่างการบำรุงรักษาโดยไม่ทำให้ส่วนประกอบข้างเคียงเสียหาย ให้การปรับแนวแกนสำหรับการถอดและติดตั้งปั๊ม วาล์ว และอุปกรณ์ได้อย่างรวดเร็ว
Application: ข้อต่อทางดูด/ทางส่งของปั๊มและคอมเพรสเซอร์ จุดบำรุงรักษาวาล์ว ระบบบำบัดน้ำ และท่ออุตสาหกรรมที่ต้องการการถอดและติดตั้งอุปกรณ์เป็นประจำ
แพ็คกิ้งกลันด์แบบอัดในโครงสร้างถักกราไฟต์ PTFE และ PTFE-กราไฟต์สำหรับซีลก้านวาล์ว กล่องกลันด์ปั๊ม และซีลเพลาหมุน จัดส่งเป็นแหวนตัดหรือเชือกม้วนในหน้าตัดสี่เหลี่ยมจาก 3 มม. ถึง 50 มม. แพ็คกิ้งกราไฟต์ยืดหยุ่นบริสุทธิ์สำหรับก้านวาล์วไอน้ำอุณหภูมิสูง; แพ็คกิ้ง PTFE สำหรับบริการเคมีและกัดกร่อน; PTFE-กราไฟต์แบบผสม (PTFE graphitized) สำหรับความทนทานต่อสารเคมีรวมกับการนำความร้อนในทั้งการใช้งานแบบหมุนและลูกสูบ ปราศจากแร่ใยหินทั้งหมด — สอดคล้องเต็มที่กับกฎระเบียบสิ่งแวดล้อมของอินเดียและระหว่างประเทศในปัจจุบัน
Application: วัสดุสิ้นเปลืองบำรุงรักษาสากลในโรงงานทุกประเภท: แพ็คกิ้งก้านวาล์วเสริมกังหันไอน้ำ (เกท โกลบ และวาล์วควบคุม) กล่องกลันด์ปั๊มแรงเหวี่ยงหนีศูนย์กลาง ซีลลูกสูบปั๊มลูกสูบชัก ซีลเพลาเครื่องกวน ซีลเพลาคอมเพรสเซอร์โรตารี และรอยต่อฝาครอบช่องของเครื่องแลกเปลี่ยนความร้อน จัดส่งเป็นเชือกม้วน (ระบุหน้าตัดและความยาว) หรือเป็นแหวนตัดสำเร็จ (ระบุ OD เพลา ID กล่องยัดไส้ และจำนวนแหวน) มักถูกจัดหาพร้อมกับการซ่อมใหญ่กังหัน การบรรจุแพ็คกิ้งวาล์วใหม่ระหว่างการหยุดเดินเครื่องตามแผน และการแปลงซีลกลของปั๊มที่ยังคงใช้แพ็คกิ้งกลันด์อยู่
วาล์วนิรภัยระบายแรงดันแบบสปริง (SRV/PSV) สำหรับการป้องกันความดันเกินของหม้อไอน้ำ ภาชนะรับแรงดัน เฮดเดอร์ไอน้ำ เครื่องแลกเปลี่ยนความร้อน และท่อกระบวนการ จัดส่งตาม API 526 (SRV เหล็กมีหน้าแปลนสำหรับโรงงานกระบวนการ), ASME Section I (วาล์วนิรภัยหม้อไอน้ำกำลัง แบบ snap-action) และ ASME Section VIII (วาล์วระบายภาชนะรับแรงดัน) สามชนิด: แบบสปริงทั่วไป (มาตรฐาน), Balanced bellows (บริการ back-pressure แปรผันหรือสูง), Pilot-operated (ความแม่นยำการตั้งค่าความดันสูง blowdown น้อยที่สุด ช่องเปิดขนาดใหญ่) วัสดุตัวเรือนตั้งแต่เหล็กกล้าคาร์บอนถึง SS 316 และโลหะผสมพิเศษ มีการรับรอง IBR สำหรับการใช้งานหม้อไอน้ำและระบบไอน้ำของอินเดีย
Application: บังคับใช้กับภาชนะรับแรงดันและหม้อไอน้ำทุกเครื่องในโรงงานอินเดีย — กำหนดภายใต้ IBR (Indian Boiler Regulations), Factories Act และประมวลกฎหมาย IS/ASME การใช้งานที่สำคัญ: SRV ดรัมหม้อไอน้ำ (ASME Section I / IBR), SRV เฮดเดอร์ทางเข้าไอน้ำกังหัน วาล์วระบายระบบน้ำมันหล่อลื่น การระบายด้าน shell ของเครื่องแลกเปลี่ยนความร้อน วาล์วนิรภัยระบายแอคคูมูเลเตอร์ไฮดรอลิก และวาล์วระบายความร้อน (TRV) บนสายของเหลวที่ถูกปิดกั้น จัดส่งเป็นตัวทดแทนที่ตรงกับ OEM โดยตรง (ระบุยี่ห้อ รุ่น ความดันตั้งค่า การกำหนดช่องเปิด และขนาดทางเข้า/ทางออก) หรือเป็นวาล์วติดตั้งใหม่พร้อมการคำนวณขนาดตาม API 520
